智能樓宇控制系統組態工程的開發過程

在利用EBI的系統資源組態(Quick Builder)軟件進行智能樓宇控制系統的實際軟件編程以及通訊設置時，組態工程開發是其中的一個重點和難點。實際當中，組態工程一般由通道組態、控制器組態以及點位組態3部分組成，以下為樓宇控制系統組態工程實際開發的大致過程。

(1) 通道組態

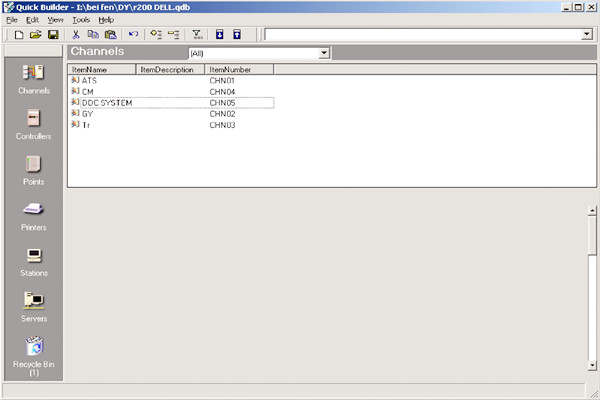

結合工程實際，由于整個智能樓宇控制系統的集成主要是借助FCS與EBI技術特別是由Lonworks現場總線以及第三方協議設備與EXCEL5000 EBI系統相集成的，所以一般將DDC控制系統設置為一個專門通道組態，而將第三方協議設備涉及的每一種協議設備設置為一個專門通道組態，如圖所示為其通道組態圖。

(2) 控制器組態

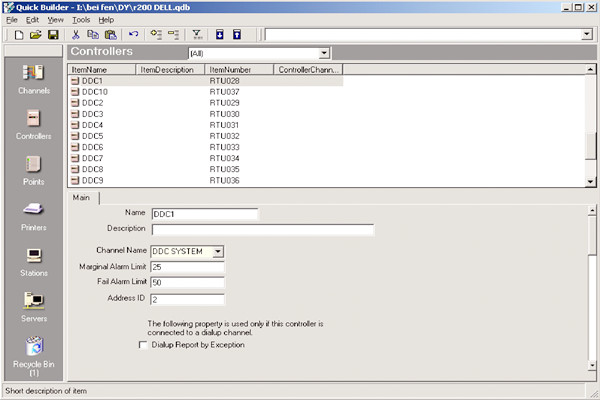

樓宇控制系統控制器組態的定義是建立在上一步“通道組態設置”之后將要進行的組態工程開發的第二步。如圖7所示為其控制器組態圖，首先需要指出的是，控制器組態定義時，其定義和設置的控制器組態與實際DDC控制系統當中的控制器是一對一相互對應的，即圖當中定義的DDC1控制器對應的就是實際智能樓宇控制系統當中的DDC1控制器；其次，針對樓宇控制系統當中的第三方協議設備來說，EBI軟件所定義和設置的DDC控制器是與第三方協議設備當中對應的某一設備本身的寄存器也是一一對應的；另外，結合工程實際以及成本等因素，該工程在樓宇控制系統第三層的現場設備層沒有采用專門的DDC控制器或PLC(Programmable Logic Controller)可編程控制器來監控系統當中的第三方協議設備，所以EBI系統可以借助第三方協議直接從第三方協議設備本身的寄存器中讀寫相應的數據。

(3) 點位組態

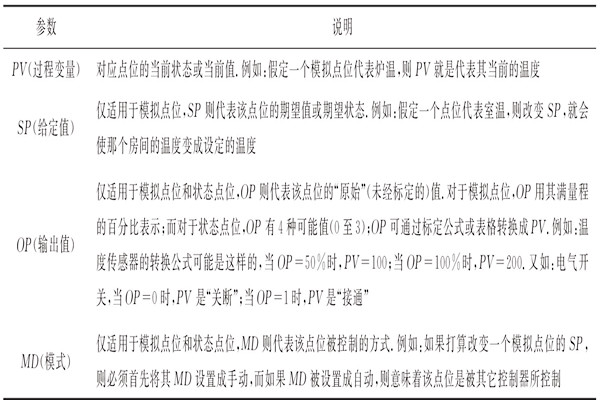

實際當中，點位組態即為各個DDC控制器所屬點位的定義與設置。從系統資源組態(Quick Builder)中導入的DDC控制器點位一般對應有四種類型，即表1所示的四個參數分別對應和代表四種類型。
