樓宇自控系統的集散型網絡結構！

現在樓宇自控系統的工程應用非常多，而該系統之所以能夠貫穿整個工程建設的始終，網絡部分發揮了很大的作用。今天三水智能化工程有限公司就樓宇自控系統的集散型網絡結構為大家詳細分析一下。

樓宇自控系統中使用的通常為集散型控制方式，也就是現場區域控制，計算機局域網通訊，最后進行集中監視、管理的系統控制方式。在這種控制方式下，每一個子系統都能夠保證其獨立性，并且在保持獨立性的同時歸屬于中央工作站的集中管理，以此來實現系統結構的完整性和可靠性。

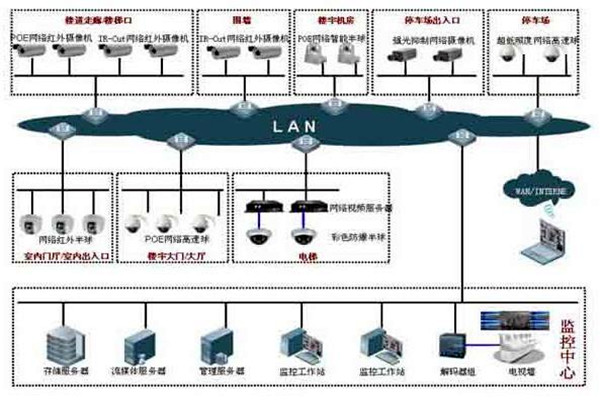

在樓宇自控系統網絡結構中，應當包括三級內容：第一級是中央工作站，也就是系統的控制中心，中央工作站一般處在系統的控制中心機房?jī)?nèi)。中央工作站的樓宇自控設備主要由主機、顯示器以及打印機組成，也是整個樓宇自控系統的核心部分，整個智能樓宇中受到監控的機電設備都能夠在這里得到集中的管理，中央工作站直接與以太網相連。第二級是直接數字控制器，第三級是采集現場信號的傳感器和執行機構，第二級和第三級的設備一般是根據被控設備的位置就近設置。管理層網絡運行支持TCP/IP協議，中央工作站可以通過網絡將信息傳輸?shù)饺魏我粋€(gè)需要的地方。現場控制網絡一般采用的是BACnet協通信協議，其也可以獨立于網絡而完成控制任務。

在樓宇自控系統的網絡結構設計中，采用的是先進的視窗圖形用于界面，能夠?qū)崿F(xiàn)對各個樓宇自控設備的運行狀態的實時監控，并且將采集到的信號以及模擬量在圖形中的位置進行準確的定位。同時，通過多任務、多用戶的操作方式，使得操作員能夠通過電腦顯示器實現對各個視窗信息的同步觀察，并且在不同的視窗之間進行切換，通過對歷史數據的收集與分析，自動生成需要的圖表。

如上所述，樓宇自控系統的集散型網絡結構大致就是如此，這也是系統集成化的重要體現，為整個工程建設做出了很大的奉獻。
